蝸輪
絲桿升降機升降速度怎么確定

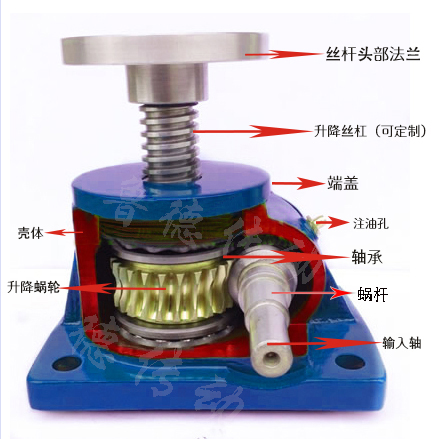

蝸輪絲桿升降機的工作原理很簡單，由電機或手動驅動蝸桿旋轉，蝸桿驅動蝸輪減速旋轉，蝸輪內腔為螺紋加工驅動絲桿傳動，實現垂直升降、水平推拉、翻轉等機械運動。絲桿升降機蝸輪蝸桿結構與絲杠的組成設計，減速的同時具有放大推力的作用，因此只需很小的力也可以能推動很大的物體。絲桿升降機的運用工況廣泛，根據不同的使用需求確定絲桿升降機型號。選型時升降機的所需載重、行程、速度是很重要的參數依據。我們先來說下絲桿升降機速度怎么確定。
絲桿升降機設計有快速和慢速兩種，計算絲桿升降機升降速度的重要參數是螺距，升降機的螺紋尺寸和螺距都是固定的，國內普通4P電機的輸出轉速為1450r/min，根據這些參數可以很方便的計算出升降機的升降速度了。
以SWL2.5T
蝸輪絲桿升降機為例：
SWL2.5T的螺距為6mm，那么絲桿升降機選擇為快速時的升降速度為：
1450（輸入轉速）÷6（升降機速比）×6mm（升降機螺距）=1450mm/min；
慢速時的升降機速度為：
1450（輸入轉速）÷24（升降機速比）×6mm（升降機螺距）=362mm/min。
假定絲桿升降機行程為500mm，那么完成行程需要的時間應為：
快速時為：500÷（1450 mm÷60s）=20.7s；慢速時為：500mm÷（362 mm÷60s）=83s。

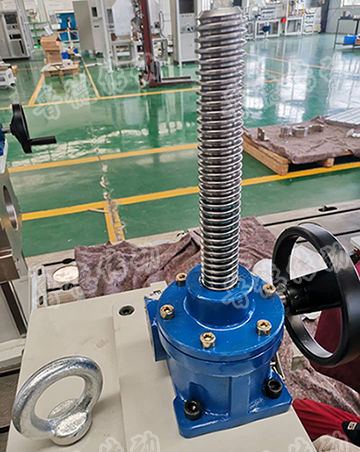

同一型號的絲桿升降機外力驅動時，普通速比（即快速）的傳動要比慢速的小，蝸桿的每轉要比慢速的長一些，慢速的絲桿升降機在總效率上比不上普通速比的絲桿升降機。由于轉速不一樣大，絲桿升降機的扭矩了也不一樣，慢速的相對要大一些，因此在選擇絲桿升降機時如果采用手動我們建議選用慢速的，這樣使用時會比較省力
