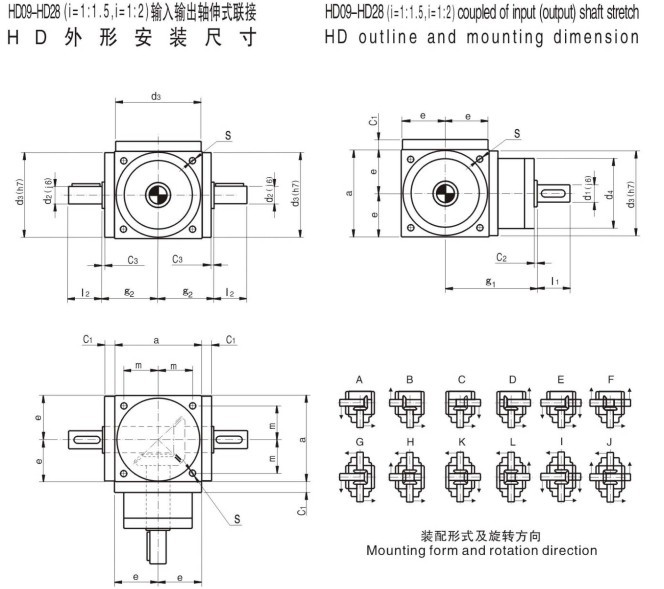

HD螺旋錐齒輪轉向箱外形尺寸-魯德傳動

型號

a

C1

C2

C3

d2

l2

d3

e

g1

g2

m

S

d4

i=1:1.5

i=1:2

d2

l2

d2

l2

09

90

12

2

2

18

35

88

45

100

59

36

M6

72

11

23

18

35

11

110

12

2

2

22

40

108

55

122

69

44

M8

81

14

25

22

40

14

140

12

2

2

32

50

135

70

142

84

55

M10

98

16

30

32

50

17

170

15

2

2

40

60

165

85

168

103

67

M12

118

22

40

40

60

21

210

18

2

2

45

70

205

105

220

125

85

M16

128

30

50

45

70

24

240

18

2

2

55

85

235

120

240

140

95

M16

138

35

55

55

85

28

280

18

2

2

60

110

275

140

280

160

110

M16

150

42

70

60

110
