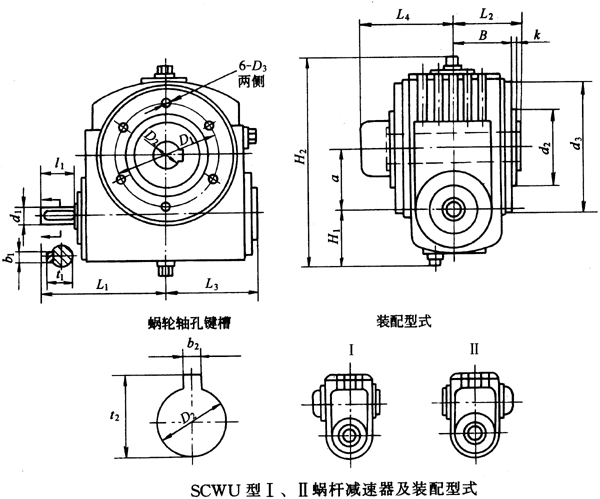

SCWU 型減速器I、II裝配型式主要尺寸 /mm
|
型號＼尺寸 |
a |
d3 |
i ＜16 |
i≥16 |
D2（H7） |
||||||||
|
d1（j6） |
l1 |
b1 |
t1 |
L1 |
d1（j6） |
l1 |
b1 |
t1 |
L1 |
||||
|
SCWU63 |
63 |
150 |
19 |
28 |
6 |
21.5 |
128 |
19 |
28 |
6 |
21.5 |
128 |
30 |
|
SCWU80 |
80 |
175 |
24 |
36 |
8 |
27 |
151 |
24 |
36 |
8 |
27 |
151 |
40 |
|
SCWU100 |
100 |
218 |
28 |
42 |
8 |
31 |
182 |
24 |
36 |
8 |
27 |
176 |
50 |
|
型號＼尺寸 |
b2 |
t2 |
L2 |
L3 |
L4 |
H1 |
H2 |
D1 |
D3 |
B |
d2（h8） |
k |
m/kg （不包括油） |
|
SCWU63 |
8 |
33.3 |
70 |
97 |
95 |
60 |
220 |
102 |
M8×16 |
63 |
80 |
3 |
17 |
|
SCWU80 |
12 |
43.3 |
75 |
110 |
106 |
66 |
267 |
125 |
M8×16 |
69 |
100 |
3 |
24 |
|
SCWU100 |
14 |
53.8 |
86 |
130 |
140 |
85 |
325 |
150 |
M10×20 |
80 |
120 |
3 |
41 |
