絲桿升降機多臺聯動方案圖解
在使用多臺蝸輪
絲桿升降機同時起升的過程中，我們盡量選擇一臺電機驅動，然后裝配減速機其實增大扭矩，如多臺電機驅動，電機每分鐘的轉速有轉速差，會使得平臺很難同步。對于同一軸線上連接數臺升降機時，請務必對輸入軸強度進行校核，使每臺升降機所承擔的扭矩都應在其容許輸入軸扭矩以?xún)?nèi)。

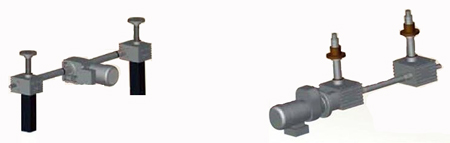

左上1圖：為2臺絲桿升降機聯動，電機在中間，電機連接轉向箱或者減速機，在通過連接桿和聯軸器連接升降機，使其能夠同步上升或者下降。
右上圖：同為2臺
蝸輪絲桿升降機聯動，但是電機在2臺升降機的一側，電機直接連接一個
螺旋升降機，在這個升降機的另一端的輸入軸上連接連接桿使其，與旁邊的另一臺絲桿升降機同步。

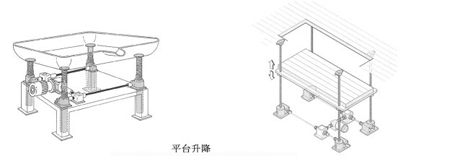

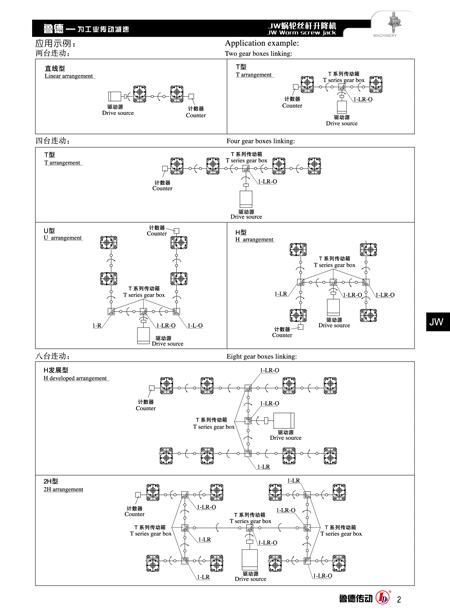

下面的2圖：都是4臺
絲桿升降機同時聯動推動平臺的上升或下降，原理相同，都是電機連接轉向箱，然后通過換向器和連接桿使多臺升降機同時做運動。
