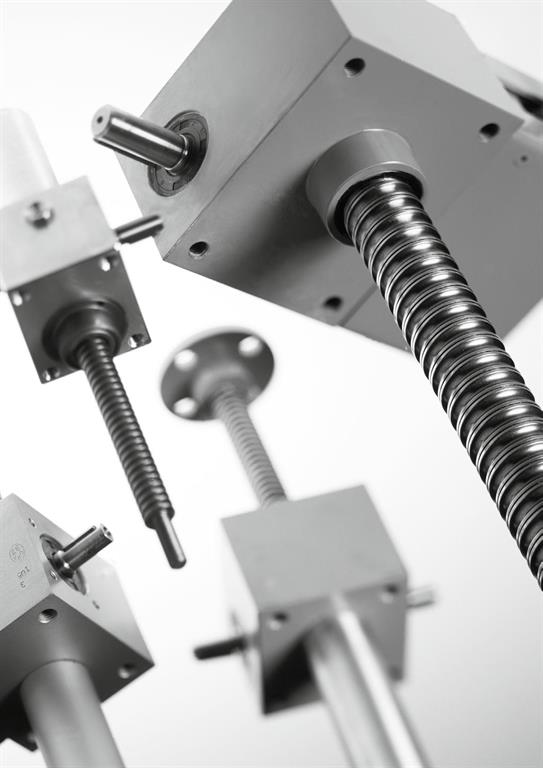

SJB方殼滾珠絲桿的技術設計，緊湊的方殼箱體，安裝不占用空間，操作簡單，類型常用的循環方式有兩種：是外循環和內循環，滾珠在循環過程中有時會與絲杠脫離接觸稱為外循環，如果始終與絲桿保持接觸的話稱為內循環，SJB滾珠絲桿循環閉路稱為列，每個滾珠循環閉路時內所有含導程數稱為：圈數。內循環滾珠絲桿副的每個螺母滾珠絲杠都有有2列一3列－4列等幾種，每列只有一圈外循環每列有1.5圈、2.5圈和3.5圈等幾種。
a外循環：

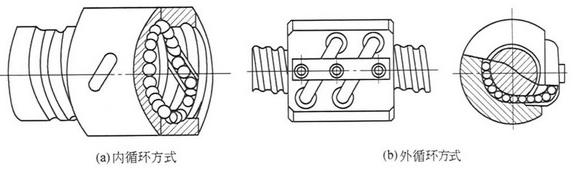

SJB方殼滾珠絲桿升降機內外循環方式圖
外
循環是滾
珠
在循環過程結束后通過螺母外表面的螺
旋槽或插管返回絲杠螺母間重新進入循環。外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋式、插管式和螺旋槽式。常用外循環方式是端蓋式，在螺母上加工一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上開有滾珠的回程口，滾珠由此進入回程管，形成循環。但是由于管道突出螺母體外，徑向尺寸較大。螺旋槽式，它是在螺母外圓上銑出螺旋槽構比插管式結構徑向尺寸小，但制造較復雜。外循環滾珠絲杠外循環結構和制造工藝的簡便，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。槽的兩端鉆出通孔并與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但制造較復雜。外循環滾珠絲杠外循環結構和制造工藝簡單，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。
b內循環：
內循環滾珠絲杠。內循環均采用反向器實現滾珠循環，反向器有兩種類型。圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽。反向槽靠圓柱外圓面及上端的圓鍵定位，以確保對準螺紋滾道方向。另外扁圓鑲塊反向器，反向器為一般圓頭平鍵鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽,用
鑲塊的外輪廓定位。兩種反向器
比較，后者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。但這種反向器的外輪廓和螺母上的切槽尺寸精度要求較高。以上SJB滾珠絲桿升降機資料僅供參考。
