SP系列轉向箱-SP系列轉向箱介紹3-魯德傳動

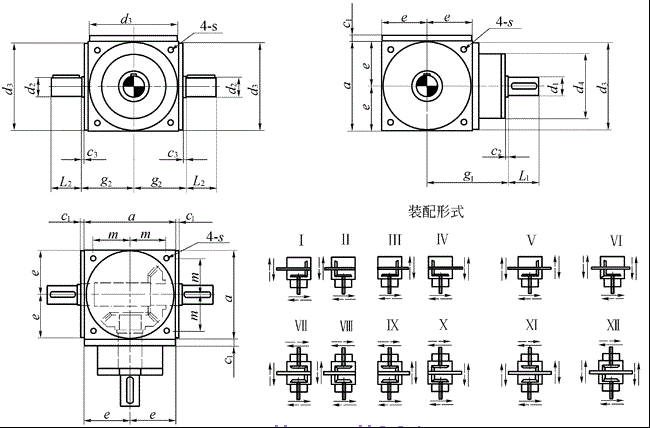

規格

a

c1

c2

c3

i=1～2

i=3

i=4

i=5

d2 js6

d1 js6

L1

d1 js6

L1

d1 js6

L1

d1 js6

d4

27

54

8

2

2

11

23

11

23

-

-

-

-

11

44

90

10

2

2

18

35

16

30

11

23

11

23

18

55

110

10

2

2

22

40

20

35

16

30

14

25

22

77

140

10

2

2

32

50

26

45

20

35

16

30

32

96

170

12

2

2

40

60

32

50

26

45

22

40

40

112

210

15

2

2

45

70

38

55

32

50

30

50

45

135

240

15

2

2

55

85

45

70

38

55

35

55

55

155

280

15

2

2

60

110

50

80

45

70

42

70

60

規格

d3h7

L2

i=1～3

i=4～5

e

g1

g2

m

s

重量

kg

油量

1

d4

d4

27

53

23

53

-

27

72

37

22

M5

2

0.1

44

88

35

72

62

45

95

57

36

M6

6

0.2

55

108

40

81

72

55

110

67

44

M18

10

0.3

77

135

50

98

81

70

130

82

55

M10

20

0.4

96

165

60

118

98

85

155

100

67

M12

32

1

112

205

70

128

110

105

190

122

85

M16

60

2

135

235

85

138

120

120

215

137

95

M16

75

2.5

155

275

110

150

135

140

250

157

110

M16

115

3

注：

a、軸d2可作為輸入端，此時，SPL型換向器在許用速度范圍內可作增速傳動

b、如果數只換向器串連使用，建議_SPV型

c、訂貨時，請指明地腳螺紋孔位置
