          SWL蝸輪絲桿升降機2型結構為蝸輪與螺桿為鍵聯接,螺桿上配螺母,螺桿上的螺母作軸向運動。螺桿的頭部型式為Ⅰ型(圓柱型)和Ⅲ型(螺紋型)兩種。

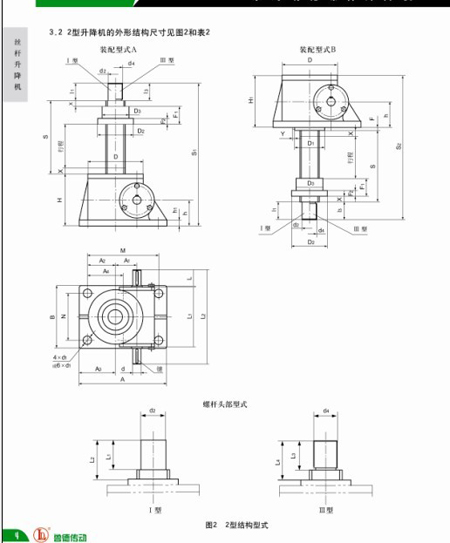

          SWL蝸輪絲桿升降機2型結構外型圖及參數
               SWL蝸輪絲桿升降機2型結構為蝸輪與螺桿為鍵聯接,螺桿上配螺母,螺桿上的螺母作軸向運動。螺桿的頭部型式為Ⅰ型(圓柱型)和Ⅲ型(螺紋型)兩種。


          型號

          SWL2.5

          QWL2.5

          SWL5

          QWL5

          SWL10/15

          QWL10/15

          SWL20

          QWL20

          SWL25

          QWL25

          SWL35

          SWL50

          SWL100

          SWL120

          S

          行程 +85

          行程 +100

          行程 +125

          行程 +150

          行程 +170

          行程 +205

          行程 +250

          行程 +320

          行程 +330

          S1

          行程 +215

          行程 +270

          行程 +335

          行程 +404

          行程 +476

          行程 +535

          行程 +603

          行程 +815

          行程 +845

          S2

          行程 +238

          行程 +300

          行程 +359

          行程 +430

          行程 +519

          行程 +580

          行程 +685

          行程 +880

          行程 +910

          A

          165

          212

          235

          295

          350

          430

          475

          526

          526

          B

          120

          155

          200

          215

          260

          280

          500

          622

          622

          M

          135

          168

          190

          240

          280

          360

          385

          412

          412

          N

          90

          114

          155

          160

          190

          210

          406

          508

          508

          H

          100

          131

          160

          190

          226

          250

          290

          375

          375

          H1

          97

          131

          150

          181

          211

          250

          280

          360

          360

          h

          45

          61.5

          70

          87

          102

          115

          121

          155

          155

          h1

          12

          14

          16

          20

          25

          30

          32

          38

          42

          d k6

          16

          20

          25

          28

          34/32

          38

          38

          45n6

          48m6

          d1

          14

          17

          21

          28

          35

          35

          45

          48

          48

          GB1096

          5 × 5 × 32

          6 × 6 × 45

          8 × 7 × 45

          8 × 7 × 45

          10 × 8 × 50

          10 × 8 × 70

          10 × 8 × 90

          14 × 9 × 90

          14 × 9 × 90

          L

          32

          45

          52

          52

          56

          80

          100

          100

          100

          L1

          110.5

          132

          172

          213.5

          221

          265

          314

          380

          380

          L2

          190

          228

          280

          322

          355

          430

          558

          610

          610

          D

          98

          122

          150

          185

          205

          260

          300

          420

          420

          D1

          68

          83

          110

          140

          160

          180

          200

          260

          260

          A1

          45

          56

          67

          72

          97

          120

          135

          190

          190

          A2

          50

          58

          63.5

          95

          95

          135

          160

          166

          166

          A3

          65

          80

          86

          122.5

          130

          170

          205

          223

          223

          A4

          -

          -

          -

          -

          -

          -

          -

          206

          206

          F

          26

          30

          34

          39

          52

          45

          65

          80

          80

          安全裕度 X

          20

          20

          25

          25

          25

          30

          40

          50

          50

          Y

          3

          3

          1

          3

          3

          4

          5

          6

          6

          活動螺母

          D2

          D3(h9)

          F1

          F2

          80

          50

          45

          15

          87

          70

          60

          18

          110

          90

          75

          25

          120

          90

          100

          30

          155

          130

          120

          35

          190

          150

          145

          35

          220

          180

          170

          50

          300

          240

          220

          70

          330

          260

          270

          80

          螺桿頭部

          d2(k6)

          l1

          20

          30

          25

          40

          40

          50

          50

          60

          70

          80

          80

          80

          95

          108

          130

          127

          150

          130

          d4

          l3

          M22 × 1.5-6g

          30

          M30 × 2-6g

          39

          M42 × 2-6g

          50

          M48 × 2-6g

          60

          M70 × 3-6g

          63

          M80 × 3-6g

          80

          M95 × 3-6g

          90

          M130 × 4-6g

          120

          M150 × 4-6g

          140


          ★Φ32為SWL25所要求的軸頭尺寸,Φ34為QWL25所要求的軸頭尺寸。
