SWL蝸輪絲桿升降機的裝配型式及外形結構尺寸
     SWL蝸輪螺桿升降機有多種不同的結構型式和裝配方式，該系列絲桿升降機具有自鎖功能，承載能力為2.5T~120T，_提升速度為2.7m/min，_輸入轉速為1500r/min，提升高度可根據用戶需要加工定做。廣泛應用于機械、石化、醫療、衛生、水利、冶金等行業。
結構型式：

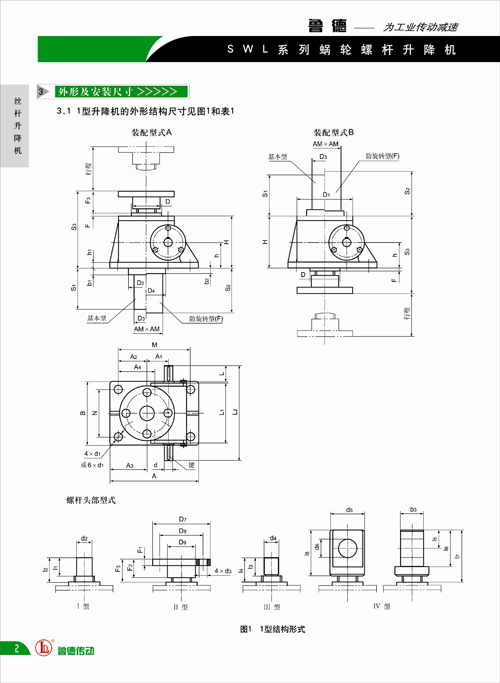

1型-蝸輪與螺桿為螺紋聯接，螺桿作軸向運動；

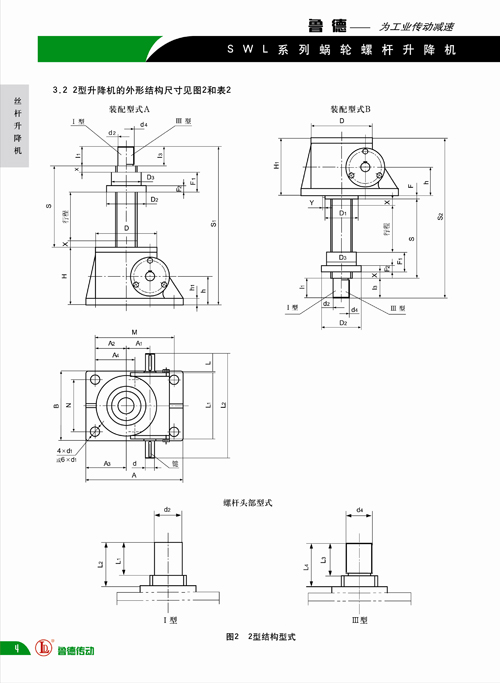

2型-蝸輪與螺桿為鍵聯接，螺桿上配螺母，螺桿上的螺母作軸向運動。

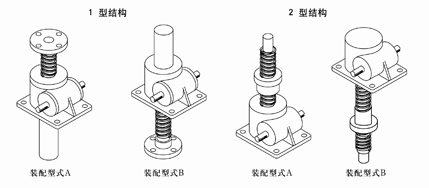

裝配型式：
1型結構型式的兩種裝配型式：A型：螺桿工作端在上；B型：螺桿工作端在下。
2型結構型式的兩種裝配型式：A型：螺桿工作端在上，螺母上頂或下拉；B型：螺桿工作端在下，螺母下壓或上拉。
螺桿頭部型式：
1型結構型式螺桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）Ⅳ型（扁頭型）；
2型結構型式螺桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）。
