蝸輪絲桿升降機選型案例
絲桿升降機選型的主要參數為：起升負荷（KN）、螺桿行程及起升速度（m/min）。絲桿升降機作為一種基礎起重部件，有多種安裝結構型式可選，適合多種工況安裝使用。可以單臺安裝也可以配減速機、轉向箱等部件組合工作平臺使用。
絲桿升降機選型方法（僅供參考）：
已知起升負荷為F=20KN，螺桿的行程為200mm,起升速度V=0.45m/min試求所需的升降機。

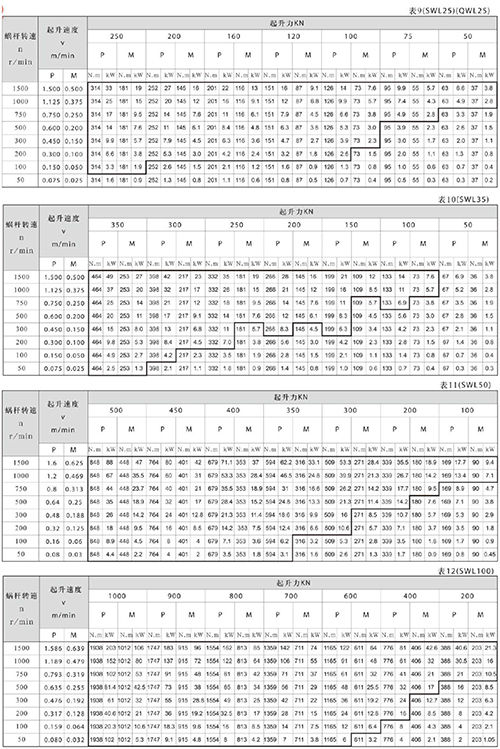

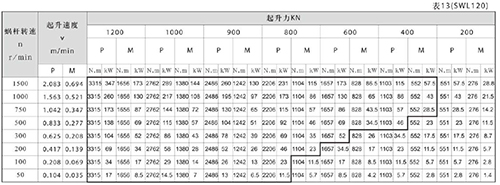

表5~表13是各型號螺桿傳動的許用起升速度、扭矩和功率，其參數適合用于環境溫度為20°C、工作持續率為20%/h或30%/10min的條件下；對粗線范圍內的參數，使用時升降機會產生過熱，應盡量避免選用，否則_采取有效措施。根據螺桿起升負荷及起升速度，按照下列公式計算升降機的驅動功率，再查表5~表13，查出所需升降機型號。
根據已知條件選擇升降機：
_步：升降機驅動功率計算：

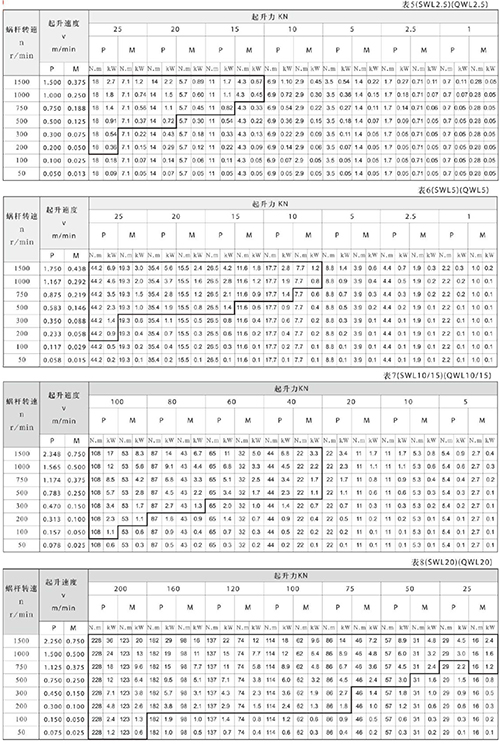

_步：查表5，蝸桿在500r/min，起升速度為0.5m/min起升負荷為20KN時，許用功率為0.72kw在粗線范圍內，不選用。
第三步：查表6，蝸桿在500r/min，起升速度為0.583m/min，起升負荷為20KN時，許用功率為0.9KW，滿足要求，應選擇SWL5型
升降機。
