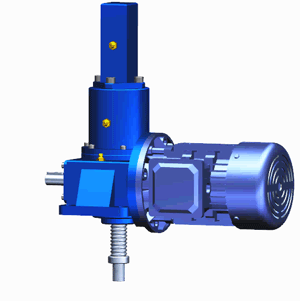

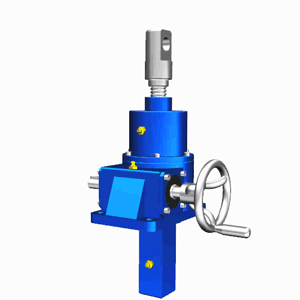

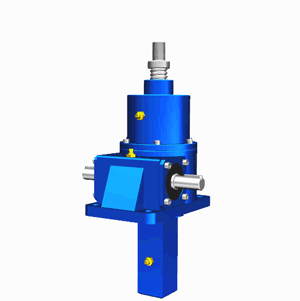

JWB系列滾珠絲桿升降機
JWB系列滾珠絲桿升降機適用于高速。高頻率和高性能的裝置中，JWB系列滾珠絲桿升降機主要構成部件為精密滾珠絲桿副與高精度蝸輪蝸桿副，效率高，用滾珠摩擦，提高整機效率，只須很小的驅動源，_可以產生很大的推動力。
滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。
滾珠絲桿升降機的結構：
滾珠絲桿副的結構傳統分為內循環結構（以圓形反向器和橢圓形反向器為代表）和外循環結構（以插管為代表）兩種。這兩種結構也是_常用的結構。這兩種結構性能沒有本質區別，只是內循環結構安裝連接尺寸??；外循環結滾珠絲桿升降機的安裝連接尺寸大，目前，滾珠絲桿副的結構已有10多種，但比較常用的主要有：內循環結構；外循環結構；端蓋結構；蓋板結構。
滾珠絲桿原理：
1、滾珠絲桿升降機按照國標GB/T17587.3-1998及應用實例，滾珠絲桿是用來將旋轉運動轉化為直線運動；或?qū)⒅本€運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等
2、當滾珠絲桿升降機作為主動體時，螺母_會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。
滾珠絲桿的特點：
1、滾珠絲桿與滑動絲杠副相比驅動力矩為1/3
2、滾珠絲桿具有高精度的_
3、滾珠絲桿微進給可能
4、滾珠絲桿無側隙、剛性高
5、滾珠絲桿高速進給可能。
